ЭХО СИМ - Симулятор для обучения эхокардиографии и ультразвуковой диагностике в месте оказания помощи

Современный ультразвуковой симулятор предназначен для комплексного обучения эхокардиографии и протоколам PoCUS — от освоения базовых принципов позиционирования датчика до диагностики сложных сердечно-сосудистых и неотложных состояний.

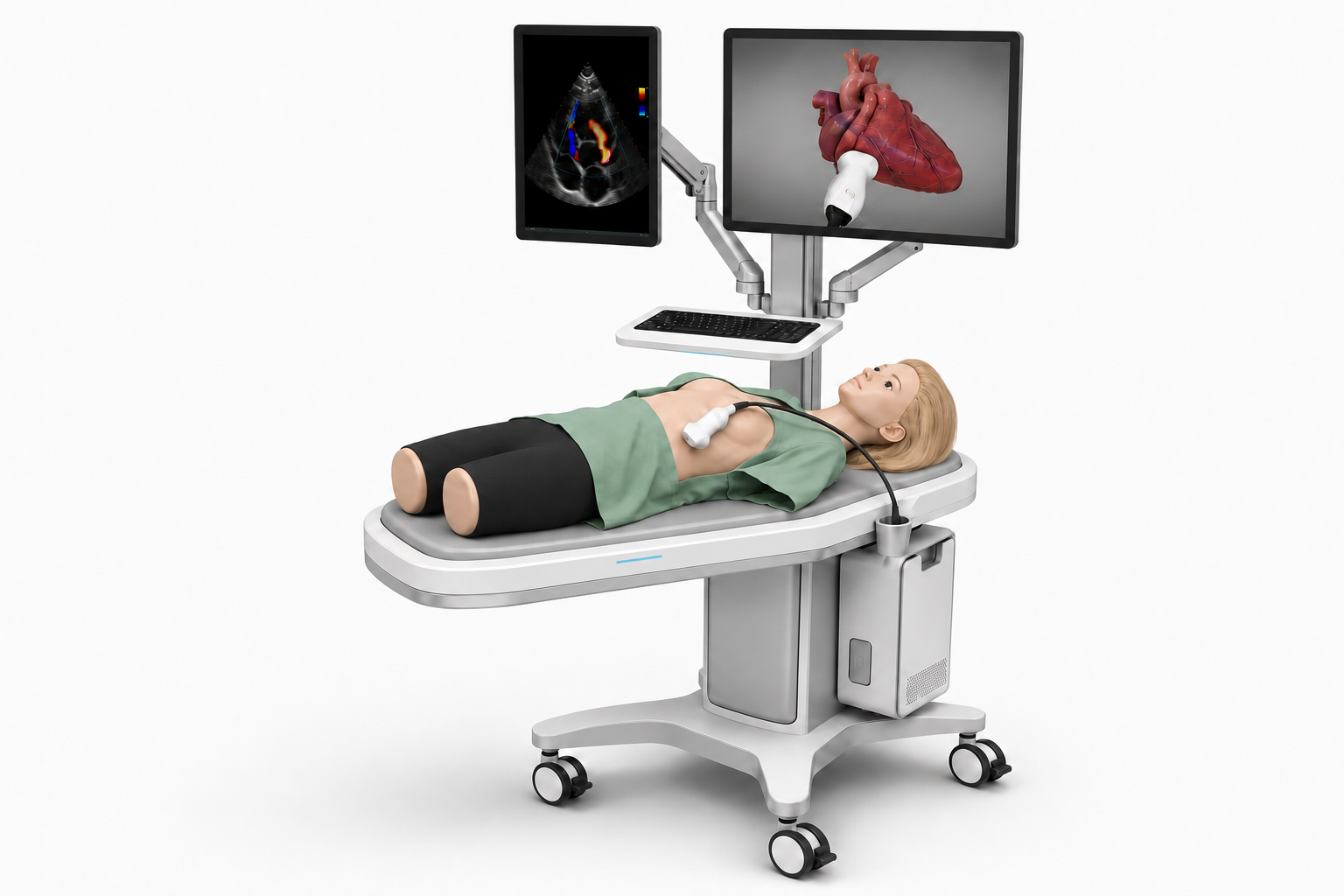

Аппаратная часть

• реалистичный манекен взрослого пациента
• полноценная рабочая станция с двумя мониторам
• три типа симулированных УЗ-датчиков (трансторакальный, конвексный и чреспищеводный)

Анатомическая достоверность

• Реалистичный манекен выполнен в натуральную величину в виде туловища взрослой женщины с головой и проксимальными отделами конечностей.
• Внешние анатомические ориентиры — ключицы, вырезка грудины, мечевидный отросток, реберные дуги, подмышечные впадины, пупок, гребни подвздошных костей и паховые складки — помогают формировать правильную технику поиска акустических окон.
• Эластичное покрытие напоминает кожу человека, а корпус сохраняет естественную упругость при надавливании датчиком.
• Встроенные сенсоры и электромагнитная система 3D-трекинга точно отслеживают положение, наклон, вращение и перемещение датчика по шести степеням свободы как на поверхности манекена, так и внутри его корпуса. Благодаря этому ультразвуковое изображение изменяется в прямой зависимости от действий обучающегося, создавая естественное ощущение работы с реальным пациентом.

Имитация работы реального УЗ-аппарата

Симулятор поддерживает основные режимы ультразвукового исследования:

• B-режим
• M-режим
• цветное допплеровское картирование
• импульсно-волновой допплер
• постоянно-волновой допплер
• режим Bi-plane

Обучающийся может изменять глубину сканирования, ширину сектора, фокус, шкалу и усиление, настраивать зону интереса, замораживать изображение, выполнять измерения толщины и площади, сохранять снимки и анализировать отдельные фазы сердечного цикла.

Расширенный пакет измерений включает более 70 автоматически рассчитываемых параметров. После разметки на замороженном изображении результаты автоматически переносятся в протокол исследования, что позволяет формировать не только технические навыки сканирования, но и умение выполнять полноценный количественный анализ эхокардиографических данных.

Полноценное обучение эхокардиографии

• Учебная система по эхокардиографии позволяет изучать анатомию сердца, осваивать трансторакальное и чреспищеводное исследование и отрабатывать получение стандартных и нестандартных эхокардиографических сечений.
• Библиотека включает более 30 состояний сердца в норме и при патологии, что дает возможность проводить обучение на разнообразных клинических примерах.
• Интерфейс распределяется между двумя экранами: на одном отображаются учебные материалы и интерактивная трехмерная модель сердца, на другом — непосредственно ультразвуковое изображение. Такая организация позволяет одновременно анализировать анатомию, положение датчика и формируемый эхокардиографический срез.
• Встроенная 3D-модель бьющегося сердца синхронизирована с электронным учебником. При выборе анатомической структуры она выделяется на модели, а выбор элемента на трехмерном изображении автоматически открывает соответствующий раздел учебного материала. Это помогает быстрее понять пространственные взаимоотношения камер сердца, клапанов, сосудов и окружающих тканей.

Обучение PoCUS в условиях неотложной помощи

Отдельный модуль PoCUS предназначен для освоения ультразвуковой диагностики непосредственно в месте оказания помощи.

Он включает режимы изучения протоколов, сценарии пациентов и активные клинические сценарии.

Библиотека охватывает экстренные состояния сердца, грудной клетки, брюшной полости и малого таза, позволяя проводить комплексное сканирование нескольких анатомических областей в рамках одного случая.

В режиме сценариев обучающийся самостоятельно проводит исследование, анализирует клиническую информацию и выполняет необходимые ультразвуковые проекции.

В режиме активного сценария инструктор может дистанционно изменять ультразвуковую анатомию и физиологические параметры пациента непосредственно во время занятия. Это позволяет моделировать динамическое развитие клинической ситуации и оценивать способность обучающегося своевременно адаптировать диагностическую тактику.

Специальное приложение инструктора позволяет в реальном времени выбирать состояния отдельных органов, изменять частоту сердечных сокращений и частоту дыхания пациента. Таким образом, преподаватель может создавать индивидуальные сценарии, усложнять задание по мере его выполнения и воспроизводить внезапное ухудшение состояния пациента.

Универсальная платформа для подготовки специалистов

Симулятор подходит для обучения студентов, ординаторов, врачей ультразвуковой диагностики, кардиологов, анестезиологов-реаниматологов, врачей скорой медицинской помощи и специалистов отделений интенсивной терапии.

Он позволяет многократно повторять исследование, безопасно изучать редкие патологии, сравнивать ультразвуковую картину различных состояний и формировать устойчивую связь между положением датчика, анатомией и получаемым изображением.

Благодаря сочетанию высокоточного трекинга, интерактивной трехмерной анатомии, реалистичного УЗ-изображения и управляемых клинических сценариев система обеспечивает полноценный переход от теоретического изучения ультразвуковой диагностики к уверенной работе с пациентом.

Комплектация

• манекен со встроенной системой электромагнитного трекинга
• рабочая станция с предустановленным программным обеспечением
• два монитора
• трансторакальный, чреспищеводный и конвексный датчики
• мобильная стойка (опционально)
• транспортировочный кейс
• инструкция на русском языке
